l  專用工藝參數通道

l  大通帶可變頻率范圍

l  C掃描

l  8通道陣列

產品介紹

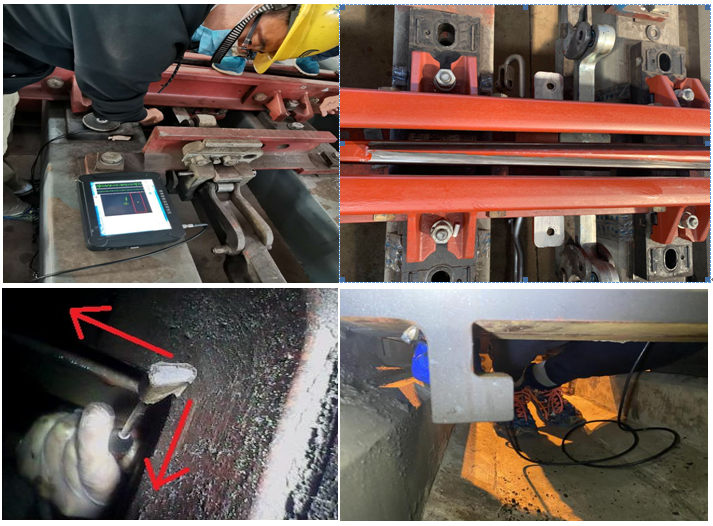

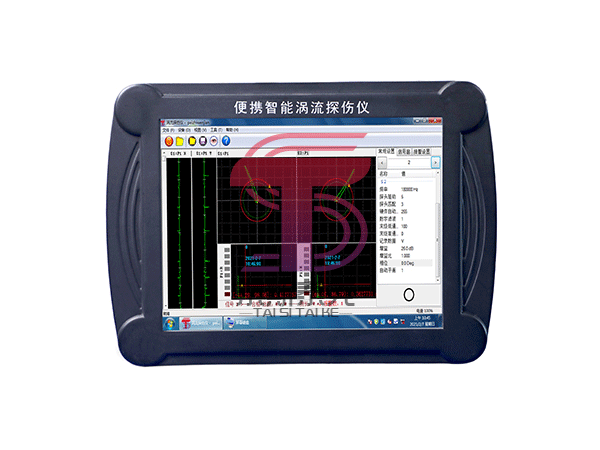

?     ETS-208便攜渦流探傷儀是一款最新一代數字智能探傷儀，采用了最先進的數字電子技術。產品嚴格遵守EN-15548標準，具有友好的用戶界面，易于檢測人員單手操作。最新的彩色8.0英寸大屏TFT液晶顯示屏帶給你最佳的讀測效果和視覺享受，是一款高性能的條款渦流檢測設備。該儀器具有很高的靈敏度和精確度，采用專業定制的渦流探頭，提高您的檢測效率及檢測精度，同時又可大大將低檢測成本。根據需要的檢測任務，由專業人員預先設定儀器的頻率、增益、相位等工藝參數。在實測時，操作隨時調入相應的檢測工藝參數、即可進行檢測。不需長時間的特別培訓，即能上崗開展工作。用于電客車轉向架、車鉤等重要部件的探傷，被檢測部件表面無需脫漆。適合國內外不同用戶對鍛件、焊縫、鋼結構件、飛機零部件等探傷的各種需要，為新老朋友提供更為優質的設備和服務。

?      實現“傻瓜”操作，根據需要的檢測任務，由專業人員預先設定儀器的頻率、增益、相位等工藝參數。在實測試，操作隨時調入相應的檢測工藝參數、即可進行檢測。需長時間的特別培訓，即能上崗開展工作。由于它的重量輕，操作員可以在很長一段時間內執行渦流檢測，而不疲勞，快速釋放的鋰離子電池，可連續運行8小時。儀器具有10Hz至10MHz的大通帶可變頻率范圍，儀器對渦流檢測的弱信號具有極高的放大倍數與極強的抗干擾能力。具有多個獨立檢測通道，同時顯示阻抗平面圖形及帶狀曲線線圖。ETS-208適用于核能、電力、石化、航天、航空、鐵路等領域在役金屬零部件的探傷、分析和評價。

技術參數

外觀尺寸

長×寬×厚：235 mm × 175mm ×80 mm

顯示器：8.0英寸彩屏

重 量：2.65Kg

接 口：LEMO

鋰電池：12V 10000mAH

電 源：220V/50hz

工作溫度：-35° ～ 60°Ｃ

系統參數

操作系統：Windows

操作語言：中文

檢測參數

信道：8個

頻率范圍：10Hz～10MHz，步進1 Hz

增 益：0 dB～99dB，步進0.1 dB

前置增益：0dB-40dB

相 位：0～359°，步進1 Deg

探頭驅動：Vpp=1～8V

探頭匹配：1-4

增益比： Y/X = 0.1~10

相位比：0.1-10

標定曲線：幅值  相位  當量

顯示方式：阻抗  時基  陣列渦流掃描成像圖

掃描速度：1-100米/分

中心坐標：X、Y可調

數字信號

數字濾波：高通頻率（0Hz～2000Hz）、低通頻率（0Hz～2000Hz）

濾波點數：0-100

寬 帶： 100Hz～10MHz

A/D速率：12bit  80M

自動平衡：數字式電子平衡

報警設置

硬件實時采樣：10位AD轉換器，采樣速度160MHz，波形高度保真

報警窗：扇形、方形

數據參數保存

檢測參數保存、刪除、編輯：10000組以上

實時信號保存，回放，分析，存盤，打印

檢測圖片：1000組以上

數據接口：USB 網口 編碼器串口接口

內存容量：2G

存儲器：64G，支持USB接口數據傳輸

幫助系統

自動顯示日歷、時間、電池容量

操作簡便，實時屏幕提示

在線熱鍵圖形、文字幫助。
