l  采用鉸接磁化結構，可以檢測鉆桿管體

l  管體的檢測速度達到0.7m/s，且速度可調

l  設備的穩定性能良好，4小時檢測信號變化小于3dB

產品介紹

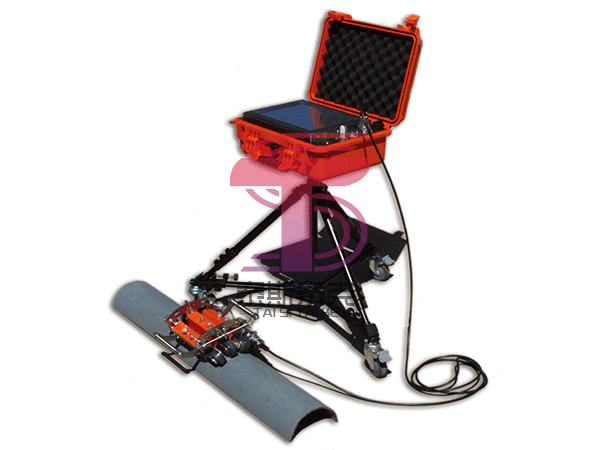

智能全便攜式鉆桿管體漏磁掃描檢測儀TS-08A，是采用模塊化設計理念，依據磁檢測技術，電子技術和信號處理技術而研制的新一代檢測儀器。便攜式鉆桿管體漏磁掃描檢測儀TS-08A，可以對鉆桿管體坑蝕/橫向裂紋進行檢測，為鉆桿的維修維護提供決策依據。該儀器的使用可以提高鉆桿檢測的精度和速度，減低檢測人員工作強度，并可根據客戶要求定制儀器和軟件，以滿足不同的工程需求。

鉆桿漏磁檢測的基本原理

漏磁法檢測與磁粉檢測類似，也是通過檢測被勵磁的金屬表面溢出的漏磁通，來判斷缺陷是否存在。一塊表面光滑無裂紋，內部無缺陷或雜夾物的鐵磁性材料勵磁后，其磁力線在理論上全部通過由鐵磁材料構成的磁路，如圖1（a）所示。若存在缺陷，由于鐵磁材料與缺陷處材質的導磁率不同，缺陷處的磁阻大，在磁路中可以視為障礙物，則磁通會在缺陷處發生畸變。

技術參數

主機采用工業級無風扇嵌入式觸控平板電腦，cpu N2807 雙核 1.58G，內存 1333M 2GB DDR3，128G 固態硬盤 ，12.1"SVGA TFT LCD，鎂鋁外殼超薄設計，無風扇冷卻系統，采用無運動部件存儲方案，數據采集采用PC104接口。

1)        采用鉸接磁化結構，可以檢測鉆桿管體。

2)        管體的檢測速度達到0.7m/s，且速度可調。

3)        探傷的波形重復率大于90%。

4)        系統誤判率小于1%，不允許出現一次漏報。

5)        傳感器覆蓋率≥100%，檢測盲區小于150mm。

6)        設備的穩定性能良好，4小時檢測信號變化小于3dB。

7)        操作原理：漏磁

8)        磁化方式：永久磁鐵磁化

9)        通 道 數：30

10)     檢測速度：可以調節，Vmax=0.7m/s

11)     厚度范圍：4～10mm

12)     額定電壓：12V

13)     靈 敏 度：20% 壁厚
