TS-2020自動漏磁檢測系統說明書
產品介紹
自動漏磁檢測系統TS2020，是研究人員依據新的磁檢測技術，電子技術和信號處理技術而研制的新一代機、電一體化檢測儀器。該檢測儀的使用將改善檢測人員的工作環境和減少工作強度，提高檢測的速度和精度。
自動漏磁檢測系統的數據采集和分析軟件是以Windows 98/2000/XP為操作平臺，可以實現缺陷數據實時波形顯示。軟件的操作能適應快速檢測的需要，圖像報告功能可以自動生成詳細的圖形化的檢測結果報告，并且可以用掃描帶圖的顏色來判斷腐蝕缺陷的位置及其嚴重性。依據自動漏磁檢測系統TS2020提供的檢測數據和掃描帶圖，可以準確、科學的對儲罐底板的腐蝕缺陷進行評價，從而能對儲罐底板腐蝕缺陷進行全面分析，依此制定出合適的維修和管理方案。性能參數
自動漏磁檢測系統TS2020的主要性能參數如下：
? 檢測方式：遙控自動爬行掃查，最大遙控距離50米；
? 數據I/O：檢測數據可以以無線WIFI方式傳輸至工業平板電腦；
? 可應用于儲罐底板、儲罐壁板、邊緣板等；
? 檢測條件：檢測表面清潔無異物，防腐涂層厚度不大于6mm。
? 漏磁檢測靈敏度：3-8mm板厚10%壁減，10-20mm板厚20%壁減；
? 掃描速度：最大掃描0.5米/秒且速度可調；
? 連續工作時間：單個電池盒連續工作時間不小于4小時，工作環境溫度0℃以下時連續工作時間不小于3小時；

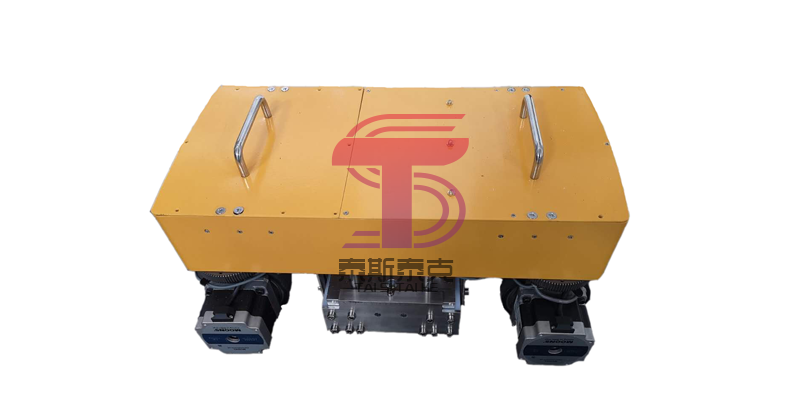

? 爬行方式：可進行磁力吸附，自動爬進；
? 探頭寬度：300mm；
? 傳感器應采用高靈敏度集成霍爾元件；
? 通道數：64；
? 提離高度：磁化器提離可調節高度0-6mm；探頭提離與磁化器同步調節，并向外有0-10mm彈性浮動；
? 磁化器材質：釹鐵硼磁鐵；
? 防水防塵：設備采用一體化外形設計,具有防水防塵等防護性能；
? 軟件功能：能夠實現檢測參數調節、標定，檢測數據波形實時采集顯示，數據存儲與回放，檢測結束后自動生成缺陷彩色帶圖，能夠實現缺陷定位和量化。
